Conectores tipo Speakon marca Neutrik, configuración en modo Bi-Amp o Full Range, selector de cortes de frecuencia, salida By-Pass para parlantes F8,
potencia duplicada en F4 para el driver y salida directa para complementos auxiliares
Presentación
Datos técnicos
Resumen visual
Dimensiones: 130 × 150 × 45 mm — Peso: 600 g — Incluye hoja de conexiones y embalaje de cartón.

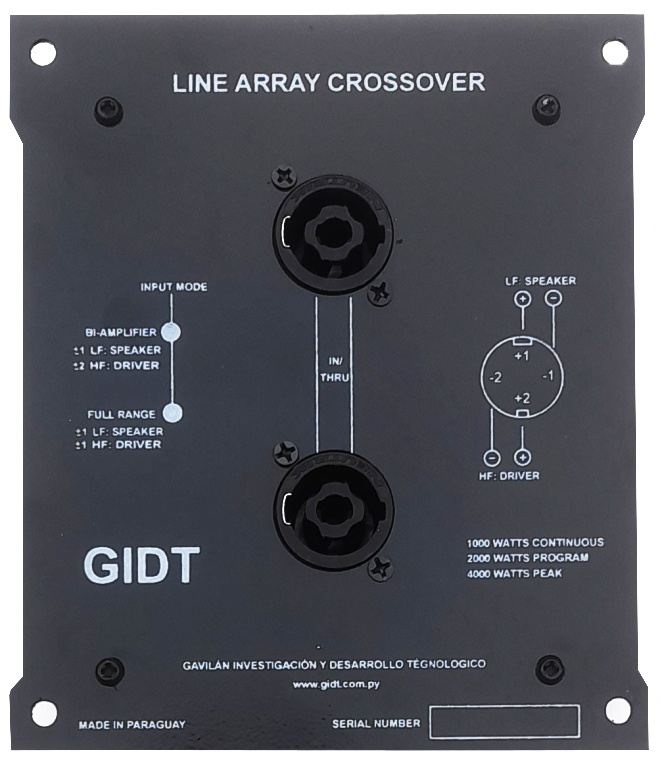

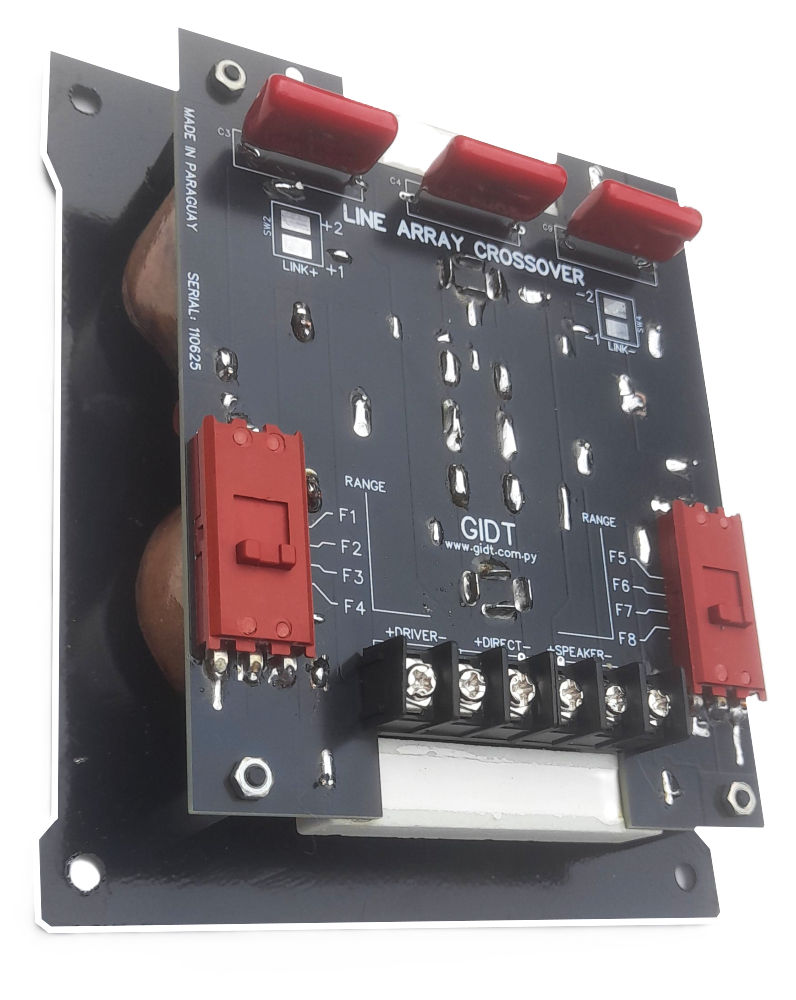

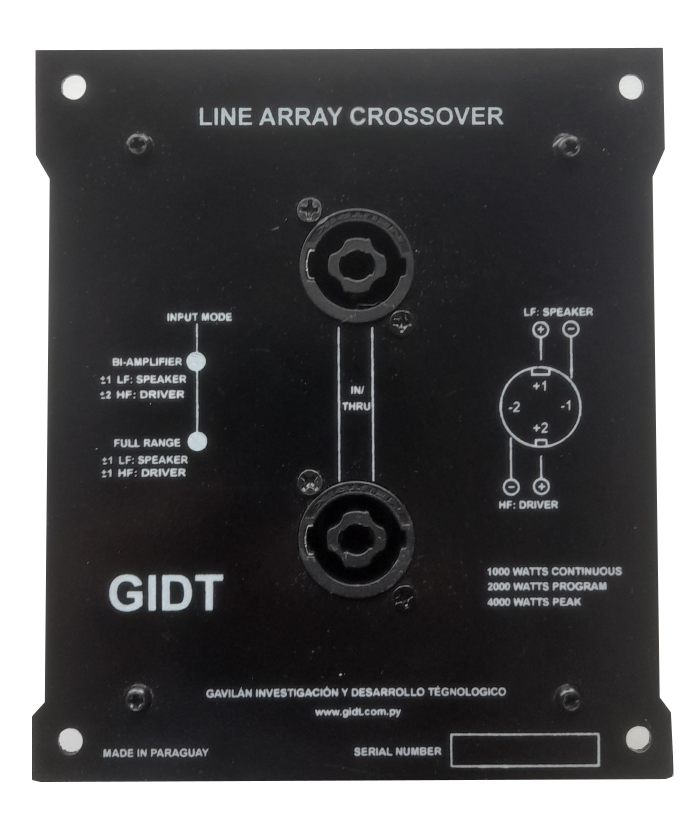

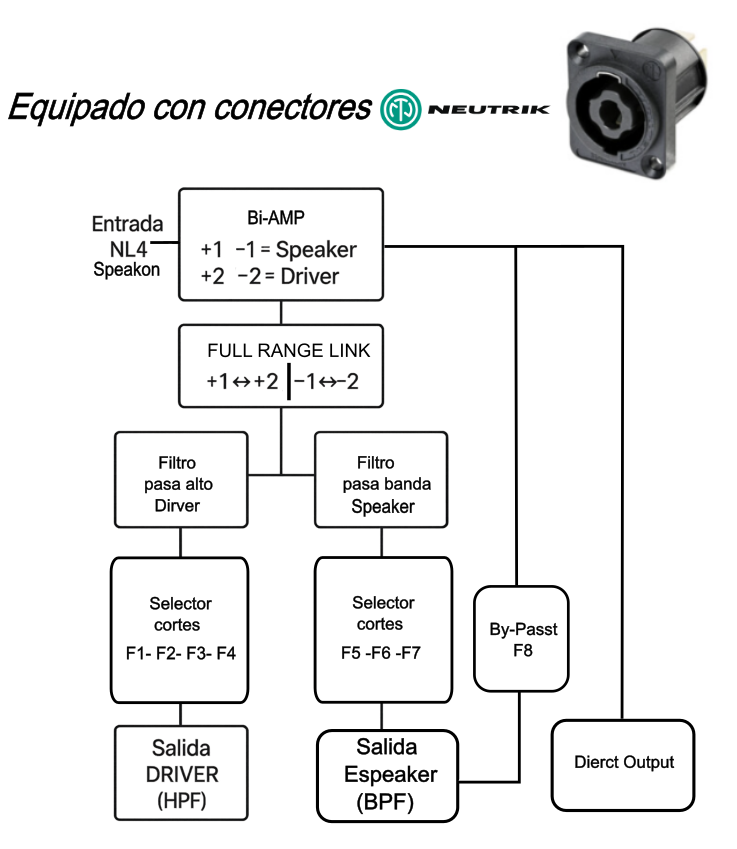

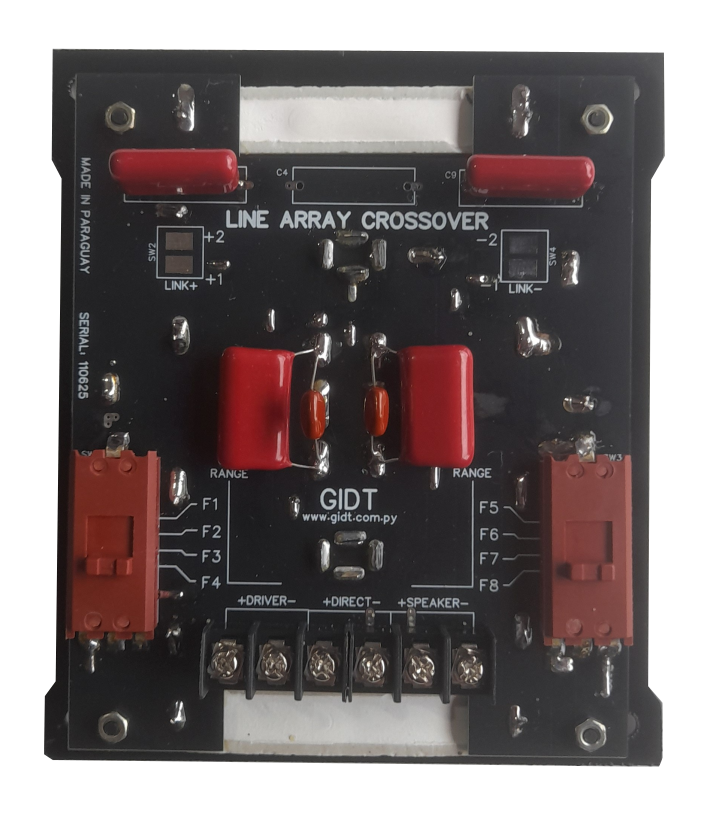

Vista frontal (imagen real)Vista posterior (imagen real)Esquema simplificado
Envios a todo el país. Garantía por 1 año con respaldo integral, repuestos disponibles y servicio técnico oficial
Al utilizar nuestros servicios, usted acepta nuestras
Condiciones de Uso
Recomendaciones de uso y seguridad
El crossover está diseñado para proteger su caja acústica y prolongar su vida útil.
Para obtener la máxima protección del driver y el mejor desempeño de su sistema,
es indispensable elegir un amplificador con la potencia adecuada según las especificaciones del driver de compresión y de los parlantes.
Siga las instrucciones aquí descriptas para asegurar un funcionamiento óptimo y sin riesgos..
Corte salida Driver
F1 ~4.9 kHz
F2 ~2.7 kHz
F3 ~1.6 kHz
F4 ~1.2 kHz

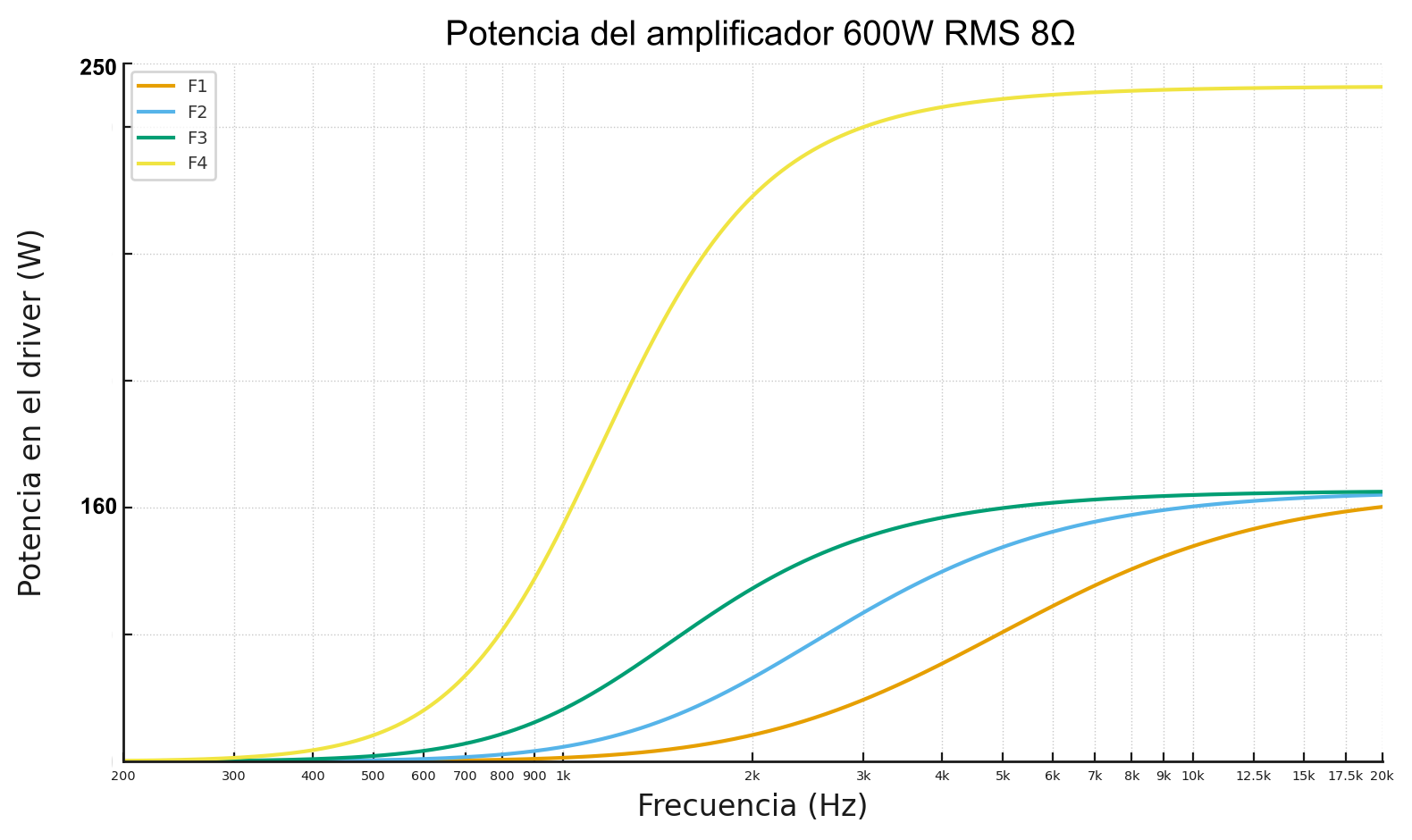

Verifique la potencia RMS de su amplificador a 8 Ω y compárela con las potencias de referencia indicadas más abajo (600W, 400W, 250W, 150W, 100 RMS). Seleccione la posición F que mejor se aproxime a la potencia AES de su Driver.
Si su amplificador es de aproximadamente 600W RMS a 8 Ω, tome como referencia la opción de 600W RMS. Luego, si su Driver soporta 160W AES, coloque la llave en la posición F1 para un corte de 4.9 kHz — F2 (2.7 kHz) — F3 (1.6 kHz).
Si su Driver soporta 260W AES, coloque la llave en la posición F4 (1.2 kHz).
Si su Driver soporta 100W AES, conviene usar un amplificador de 400W RMS a 8 Ω y colocar la posición entre F1–F3.
Amplificador (W-RMS)
F1-3 Driver (W-RMS)
F4 Driver (W-RMS)
600
160
253
400
107
168
250
67
105
150
40
63
100
27
42
Salida de Parlantes (Speaker)
Elegí la posición adecuada según respuesta en frecuencia del parlante y potencia del amplificador.
Corte 4Ω
Configuración
f_low (Hz)
f_high (Hz)
Eficiencia relativa

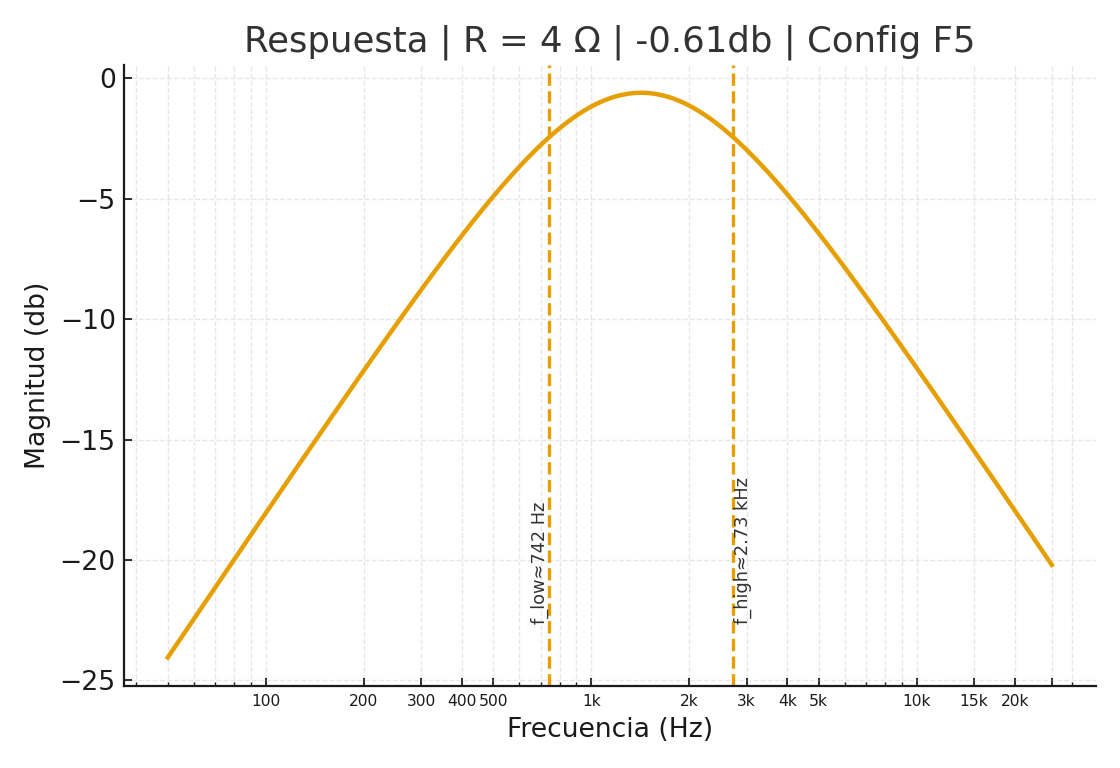

F5
~742
~2 731
–0,59 dB

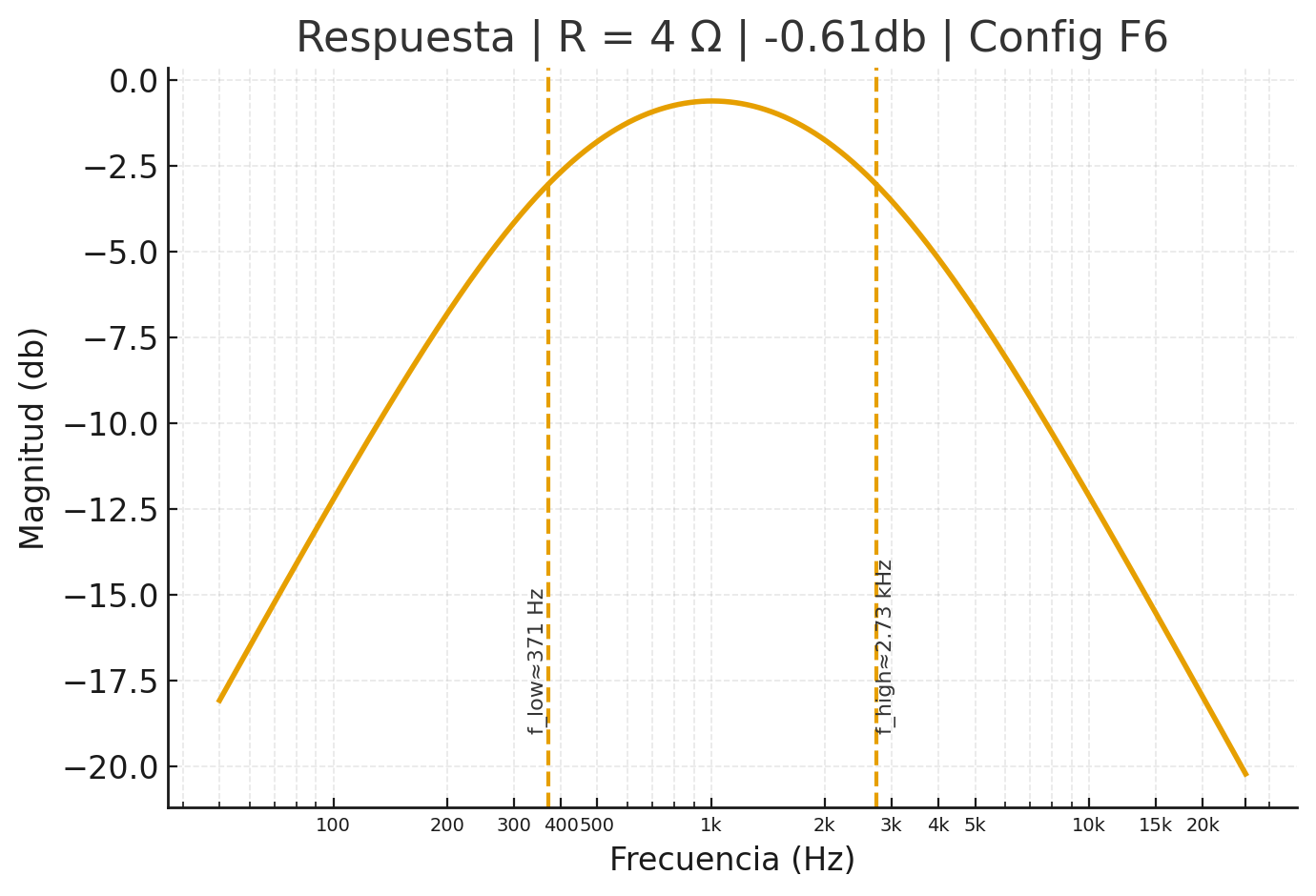

F6
~371
~2 731
–0,59 dB

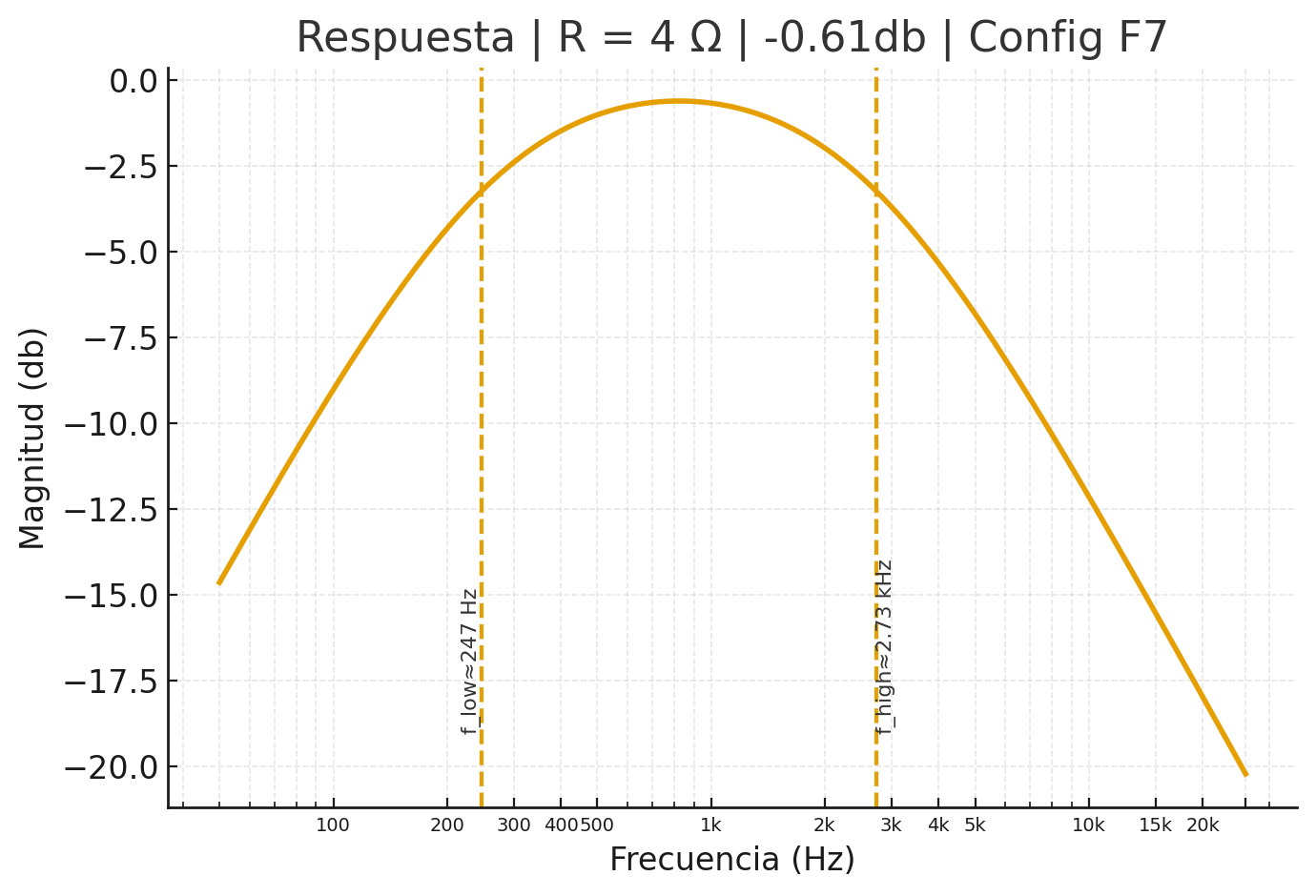

F7
~247
~2 731
–0,59 dB
Corte 8Ω
Configuración
f_low (Hz)
f_high (Hz)
Eficiencia relativa
F5
~384
~5 278
–0,31 dB
F6
~192
~5 278
–0,31 dB
F7
~128
~5 278
–0,31 dB
Buenas prácticas
Verificar potencia continua admisible del driver en la banda de trabajo; usar limitadores si es necesario.
El crossover no regula la potencia al parlante como al driver; solo bloquea/atenúa las frecuencias fuera del ancho de banda definido por la llave de configuración.
Mantener cableado corto y de baja resistencia desde el amplificador al crossover.
Evitar operar con clipping sostenido; aumenta el estrés térmico del driver.
Conviene recordar que los fabricantes de amplificadores y altavoces no siempre indican la potencia real, sino valores relativos que pueden variar según la norma. En altavoces, la medida AES corresponde prácticamente a la potencia continua (RMS) real del transductor. Para comparar: Potencia AES ≈ Potencia RMS real del altavoz.
En amplificadores, la potencia publicada suele ser RMS. Si un altavoz se etiqueta con 500W AES, puede manejar ~500W RMS.
